カナダの35メートルのダム サージタンクをELIOS 3で分析
2024/6/18
メリットの概要
Safety ELIOS 3を使用することで、点検チームは地上の安全な場所から高さ 35 メートルのサージタンクの点検とメンテナンスの計画を立てることができました。 |
Speed 7 分間のドローン飛行から収集されたデータは、ロープ アクセス ルートの計画に役立ち、未知の情報や推定に基づいて計画を立てるのに費やす時間を削減しました。 |
Data quality ELIOS 3の飛行結果から、タンクが設計どおりに構築されていなかったことが判明したため、現場の記録を更新し、実際のデータと一致するように流量計算をやり直す必要がありました。 |
Access オスプレイ インテグリティはロープ アクセスの専門家と協力して、メンテナンス作業を行うための最も安全な方法を計画しました。 このコラボレーションにより、正確なデータ収集により迅速に作業を進めながら、ロープ専門家の安全が確保されました。 |
水力発電は非常に厳しい監視が行われている産業です。 インフラストラクチャは、その時代の最高のテクノロジーで構築されています。 しかし、技術は常に発展しています。時間の経過とともに、水力発電所に戻って情報を更新し、可能であれば発電所の出力をアップグレードする必要があります。
タルトソン水力発電所は、カナダのノースウェスト準州にある長さ 290 m の水路、タルトソン川沿いにあります。 現在、水力発電所が 1 基あり、発電所は改修のため 6 か月間停止されていました。作業は、新しいタービン、新しい発電機の設置、必要に応じた修理作業を含むオーバーホールが行われます。
ドローンマッピングを使用して水力発電所の将来のアップグレードを計画

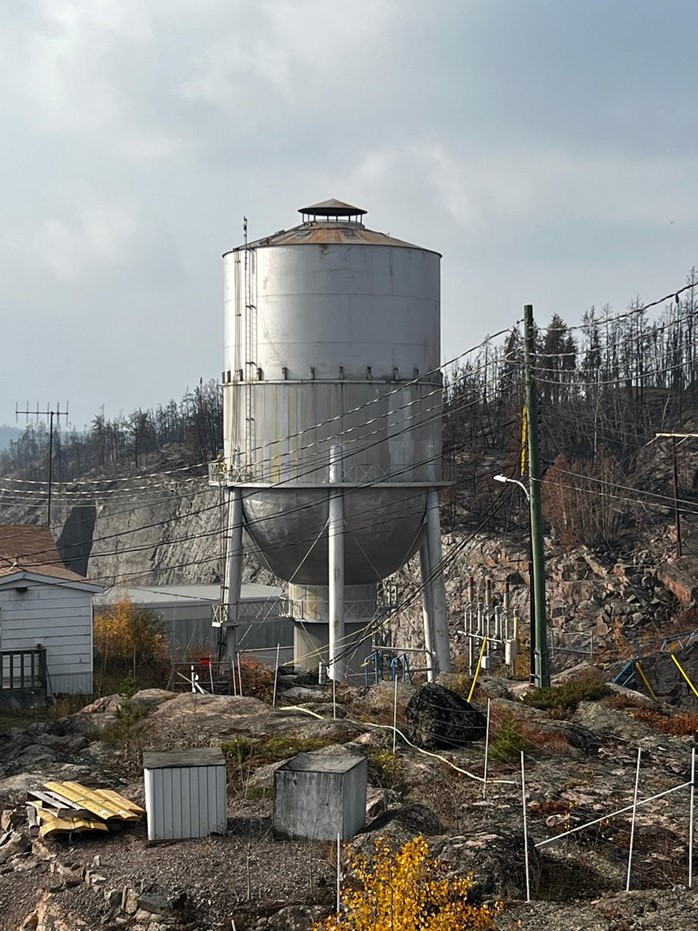

タルトソン水力発電所の改修のための大規模な作業の一環として、発電所の最大容量を増やすためのタービンと発電機のアップグレードが含まれます。 これには、水圧管サージタンクに特に焦点を当てて、水輸送システムのあらゆる側面を検査して、その流量と状態を把握します。これはタービンの通常動作中にダンパーとして使用されるための重要な要素です。
![](/elios3casestudies/img/20_1.jpg)
資産の状態を評価するためのデータ収集も、このプロセスにとって重要です。 工場内およびその周辺のデータを収集するために、多様な専門家チームが結成されました。
マーク・ホートンは、水力発電所をデジタル化するために招かれたディメンション・コンサルティングのチームの一員でした。彼は、オーナーのエンジニアである GTA Hydro のヤニック・メソットと共同作業を行っていました。彼らは協力してプラントのアップグレードの評価と計画を支援していました。
クラックス トレードのマーク・ネヴィソンは、現場周辺の高所アクセス ポイントを支援する契約を結んだロープ アクセス スペシャリストです。 彼は改修を手伝っているロープ専門家のチームリーダーです。
マーク・ネヴィソン氏は、データ収集の一部についてドローンサービスプロバイダーのスペシャリストであるオスプレイ・インテグリティに連絡することを思いつきました。 彼らは特に高さ35メートルに達するサージタンクに興味を持っていました。ドローンを使用することで、高所で必要な作業にアクセスするための最適な手段を計画することができます。
![](/elios3casestudies/img/20_2.jpg)
検査ワークフローにドローンを導入
オスプレイ・インテグリティのコートランド・ペンク社長は現場に赴いたが、そこは信じられないほど遠隔地であり、アクセスは道路ではなく小型飛行機でのみ可能である。 彼らは、LiDAR 画像だけでなく目視検査も完了する必要がありました。この理由から、彼らはELIOS 3 がプロジェクトにとって理想的なソリューションであると感じました。 高所や水圧管、トンネル、サージタンクなどの限られたスペース内でも安全にデータを収集できます。 彼らは特に、サージタワーのオリフィスを観察し、ドローンで水圧管のさらに内側に移動したいと考えていました。
飛行が計画され、適切なツールが選択されたら、あとはコートランドと彼のチームが飛行を完了するだけでした。
ELIOS 3 によるドローン飛行は信じられないほど速く、高さ 35 メートルのサージタンクに必要なすべてのデータを収集するのにわずか 7 分しかかかりませんでした。 その後、ドローンを構造物内にさらに飛ばし、視覚画像や LiDAR データ収集とともに、配管やトンネル内の T ジョイントを分析しました。
![](/elios3casestudies/img/20_3.png)
ELIOS 3によるサージタンク検査の結果
ELIOS 3 での飛行から得られたデータは非常に役に立ちました。 Cortland は、プロジェクトに関与するサードパーティ請負業者と共有する前に、CloudCompare と Metashape で初期処理を行いました。 次に、抽出された 3D スキャンを使用して、将来のサージ タンクの運用に備えてオリフィスと T 継手の損失に関する CFD 解析を実行しました。
マーク・ネヴィソン氏と彼のチームは、ドローンによる検査を利用してロープ技術者のアクセスを計画しました。これは非常に重要なことでした。なぜなら、ロープを固定するために使用しようとしていたタンク内の構造物の一部が錆びて穴があいていたからです。また、ボルトやネジも欠けていました。

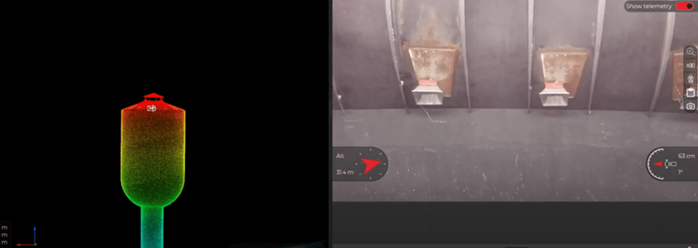

サージタンク内のELIOS 3 の LiDAR と視覚スキャンをご覧ください
さらに、T ジョイントが計画どおりに建設されていなかったことが判明しました。これは、新しい設備による水圧管の最大圧力容量を確認するための重要な情報でした。
ドローン検査の影響
コートランドのチームがマーク N. およびロープ アクセスの専門家と協力して行った作業は、ロープ チームがドローン検査とどのように連携して、より安全で効率的な作業を可能にするかを明確にしました。
コートランドとオスプレイ・インテグリティは予想以上に多くの情報を提供することができ、改修プロセスの合理化に貢献しました。 間もなく、タルトソン水力発電所は新しいユニットで稼働し、出力は18MW から 22MWへのアップグレードに向けた措置を地元コミュニティに提供する準備が整います。
■出典:Flyability社,
「ANALYZING A 35-METER DAM SURGE TANK WITH THE ELIOS 3 IN CANADA」
https://www.flyability.com/casestudies/surge-tank-drone-inspection
