ELIOS 3

「みる」から「はかる」

あらゆる場所にアクセスし、
リアルタイムに3次元データ化する究極の屋内点検・測量ドローン

DX化のために、
ドローン点検は次の時代へ

あらゆる場所へのアクセスを可能にし、施設・設備情報を高精度かつリアルタイムにデータ化する点検・測量ドローン「ELIOS 3」は、点検業務の安全確保に加え、施設の運用・管理の効率化や予兆保全、そしてDX の実現に貢献します。

これは「空飛ぶカメラ」ではありません、
強力な「空飛ぶデータ収集デバイス」です

LiDARセンサーによりスキャンされた空間情報は、高精度3Dマップとしてリアルタイムに表示され、点検・測量ドローン「ELIOS 3」の位置情報と周辺環境を瞬時に把握できます。SLAMエンジンが生み出す、この安定飛行アルゴリズムにより、パイロットは最小限のトレーニングで複雑なミッションを達成することができます。

  • 3D-reporting
    FlyAware™ SLAM エンジン
  • SLAM-based-stabilization
    SLAM技術による安定飛行
  • 3D-live-map
    リアルタイム3Dマップ
  • 3D-reporting
    3Dレポート
  • 3D-surveying-solution
    3D測量ソリューション
  • modular-payload-bay
    モジュラ一式ペイロードベイ
  • collision-resilient
    衝突に強い頑丈なデザイン
  • close-up-inspection
    クローズアップ検査専用ペイロード
  • extended-air-time
    飛行時間の向上

FLyAwareSLAM-エンジン
FlyAware™ SLAMエンジン搭載

FlyAware™ 搭載

コンピュータービジョン、LiDARテクノロジー、強力なNVidiaグラフィックエンジンの独自の組み合わせから成るFlyaware™。センチメートル単位の精度を持つ屋内GPSとして機能し、リアルタイム3Dマップ作成により、ドローンが周囲の環境を瞬時に感知します。
Flyaware™は画期的な安定性と高度な精度を備えた自己位置認識を可能にしており、将来的には複雑な狭小空間での完全自律検査を目指しています。

各種補助金の適用について

当社製品およびサービスは各種補助金の適用対象となる場合があります。

補助金や製品のご相談、お見積りなど、
お気軽にお問い合わせください

03-6801-8781

9:00-17:00(土・日・祝日は除く)

ブルーイノベーションは日本国内では唯一のFlyabilityの正規代理店です

SLAMベースの安定化-黒

完全静止の安定飛行

SLAM技術による状況や環境に影響されない

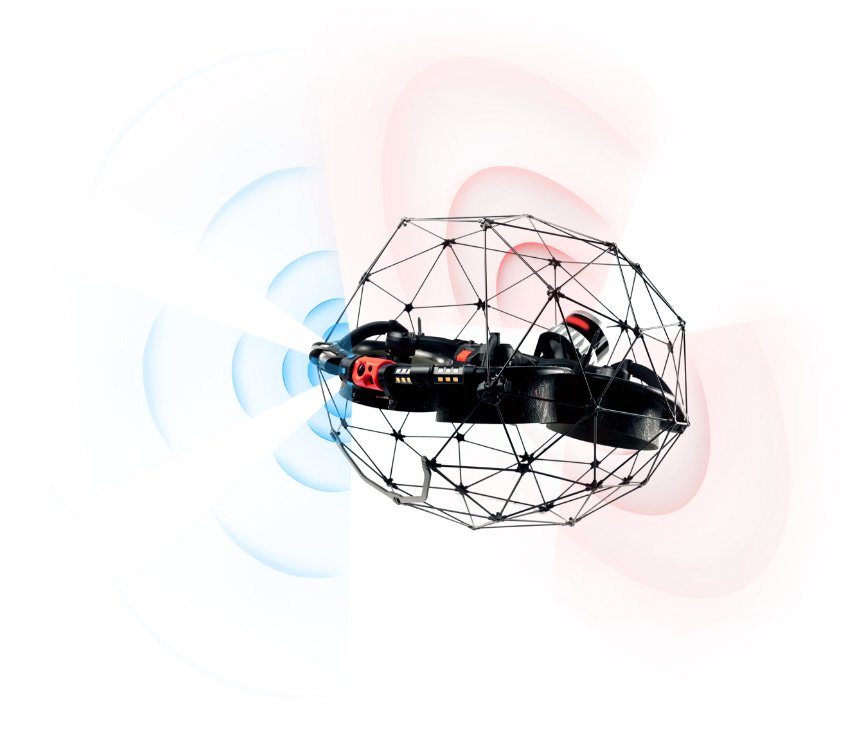

最新のSLAM 技術を活用した安定アルゴリズムにより、ドローンのわずかな予測不能動作を検出し、補正指示がフライトコントローラーに送られます。これにより、ドローンは過酷な条件下であってもピタリと空中に静止します。ELIOS 3 により、あらゆるスキルレベルのパイロットが、わずかなトレーニングだけで複雑なミッションを達成できます。

3D-ライブマップ
リアルタイム3Dマップ

完全な自己位置認識

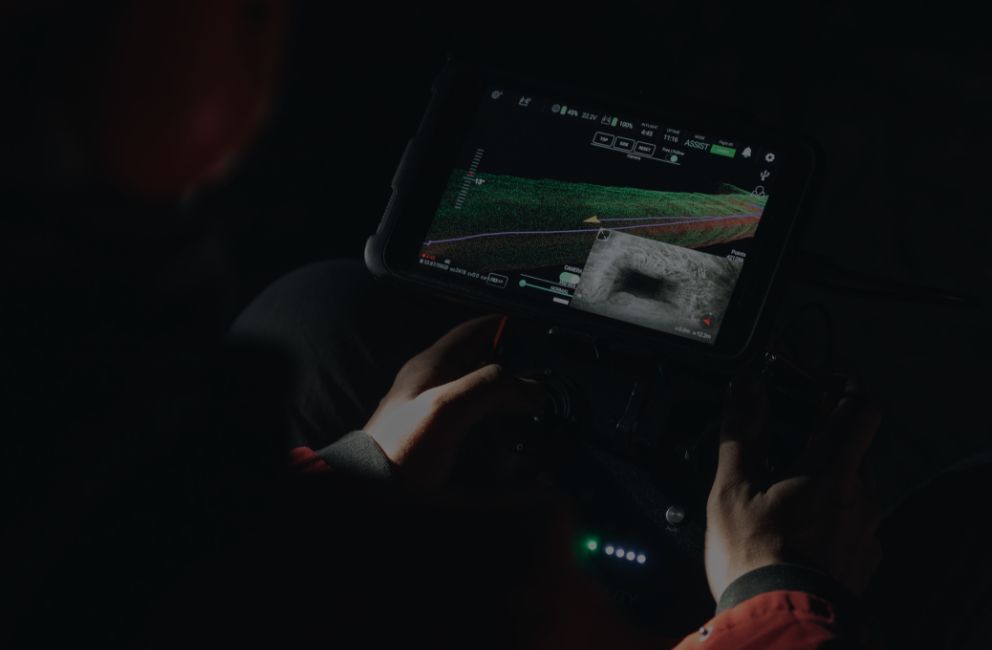

組み込まれたLiDARは絶えず周囲をスキャンし、高密度な点群マップを作成します。このマップは手元のタブレットにリアルタイムに表示され、パイロットはELIOS 3の正確な位置を常に把握できます。

map
現在位置を常に把握

ドローンの位置を正確に把握できるため、パイロットはスタート位置に安全に戻るための判断がしやすくなります。

inspection-coverage
検査範囲のアセスメント

累積マッピングデータにマップの完了度が表示されるため、検査担当者はスムーズに検査範囲を評価・判断できます。

3D-reporting
3Dレポート

3Dレポートで、メンテナンス対象を明確に

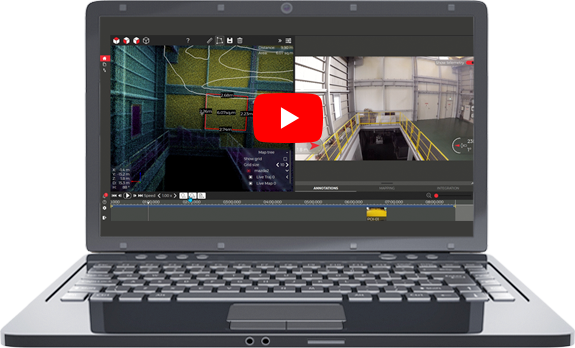

データ収集から意思決定に至るまで、InspectorとELIOS 3が連携して作業を継続し、点検プロセスのすべての過程を通じて効率性を向上させます。

ELIOS 3 LiDARにより、点検対象を3Dモデル上で直感的にレポートを作成できます。飛行中に収集した特定のポイントや目標物(POI:Points of interest )を高密度点群として利用し、より速く、より正確で、信頼性の高いデータローカリゼーションシステムを提供します。

3D-surveying-solution-black
3D測量ソリューション

測量レベルの点群データ(3Dモデリング)

GeoSLAMsソフトウェアパッケージとの統合により、ELIOS 3のLiDARデータから測量レベル点群データ(3Dモデリング)作成。担当者が近づくことができない場所を、三次元データ化することができます。

詳しくはお問い合わせください

modular-payload-bay - black
モジュラ一式ペイロードベイ

機能拡張性を確保し、「これから」のニーズにも対応

カメラやセンサーなどのデバイスを装脱着できるモジュラー式の2つのポートを新たに設けました。1つは LiDAR 専用で、もう1つは補助ペイロード用です。これによりELIOS 3は、将来の拡張性を見据えた、幅広い用途でのミッションに対応するツールになります。

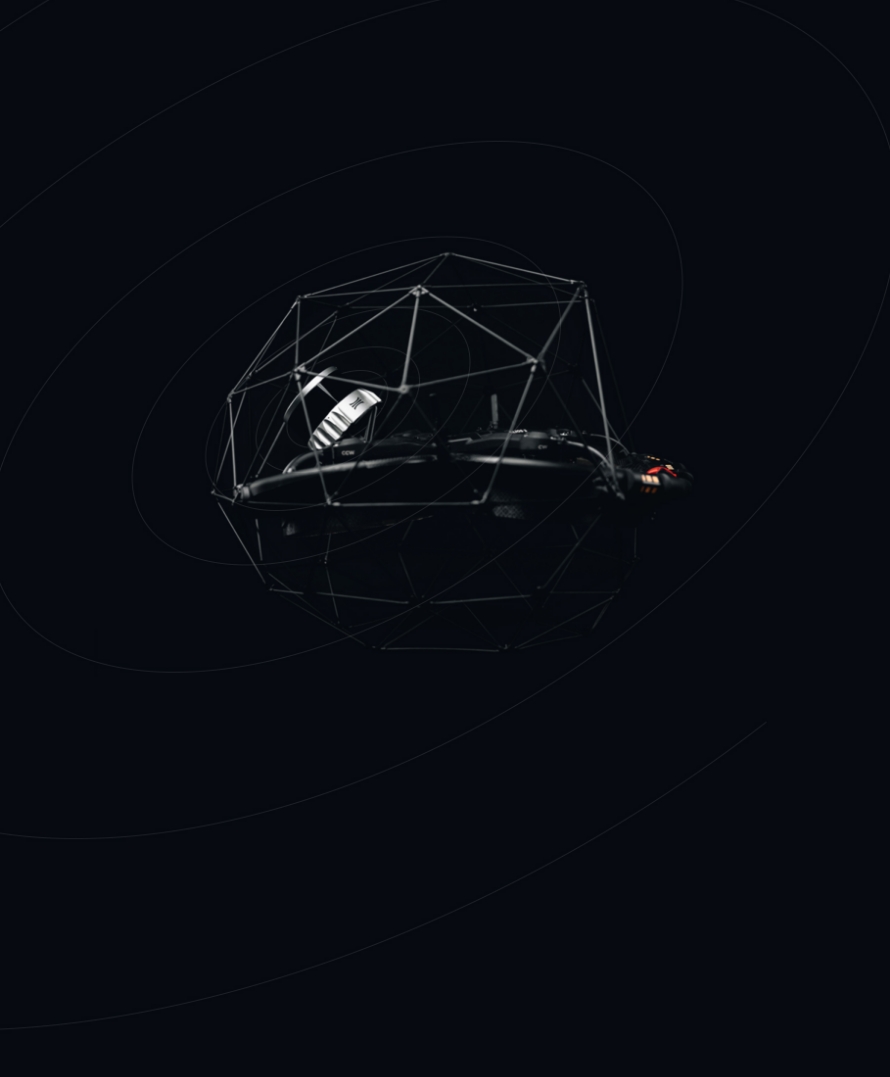

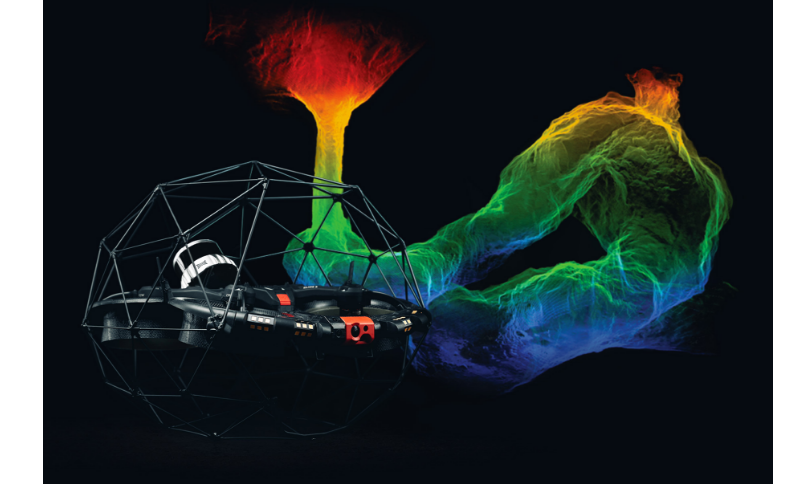

ELIOS 3 測量ペイロード

アクセス不可能な場所の測量を可能に

Flyabilityによる3Dデータ取得の次なる革命であるELIOS 3測量ペイロードを使えば、アクセスが困難な場所でもセンチメートル単位の正確なスキャンを安全に行うことができます。

測量ペイロードは、ELIOS 3 を50×50cm の小さな開口部にも対応できる空飛ぶモバイルスキャナーに変え、目視できる範囲を越えて高解像度のスキャンデータを作成できるため、従来のツールや他のUAV 技術では得られなかったデータを迅速に手に入れられるようになります。

surveying-payload
  • 正確率

    0.1% ドリフト

  • 1σ精度

    +/- 6mm

  • 照射距離

    最大100m

  • スキャン速度

    1.3M ポイント/秒

  • 光子感度

    10倍

    ※ ELIOS 3 標準LiDARとの比較

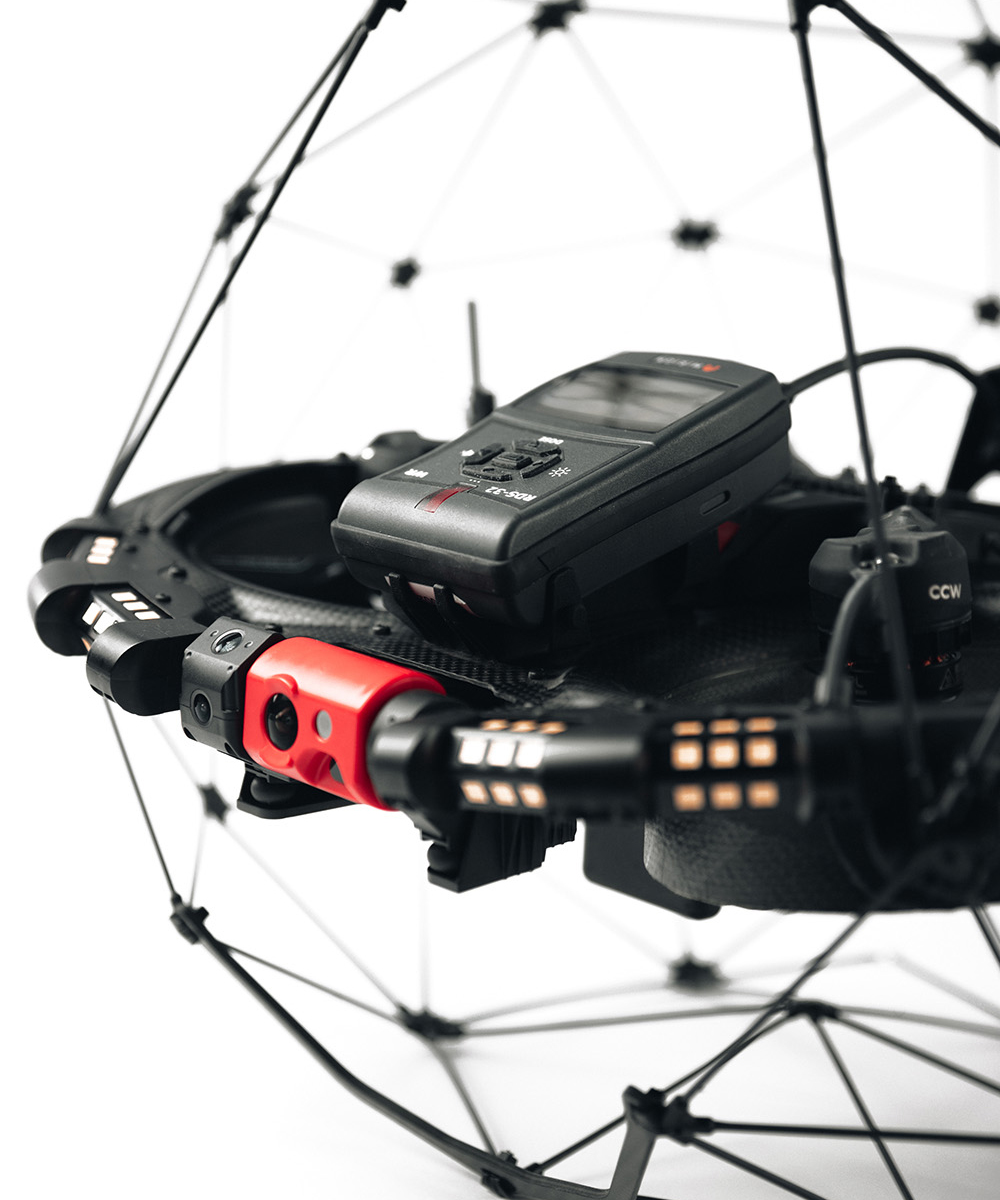

ELIOS 3 RADペイロード

遠隔操作でリアルタイムに放射線を検出し、分布範囲を把握

被ばくリスクから作業員を守り、放射線の状況を明確に把握。安全な場所から作業員が迅速かつ正確に放射線を検知・計測できます。

collision-resilient
衝突に強い頑丈なデザイン

タフな現場にも対応

点検・測量ドローン「ELIOS 3」はFlyabiltyの耐衝突性フライトコントローラー(特許出願中)を基に設計されており、最も複雑な産業の環境下での使用に適しています。特徴的なケージと独特な反転モーターを備えており、接触や衝突をしても墜落せずに機体姿勢を回復できる、唯一のドローンです。 IP-44設計により、水しぶきや粉塵を気にすることなく、過酷な環境での点検や三次元データ化が可能です。

※ELIOS 3はIP-44の認証を取得しておりませんが、保護等級に準拠しており、これらの認証に適合するように設計されています。

close-up-inspection
クローズアップ検査専用ペイロード

より鮮明で高品質なデータを求めて

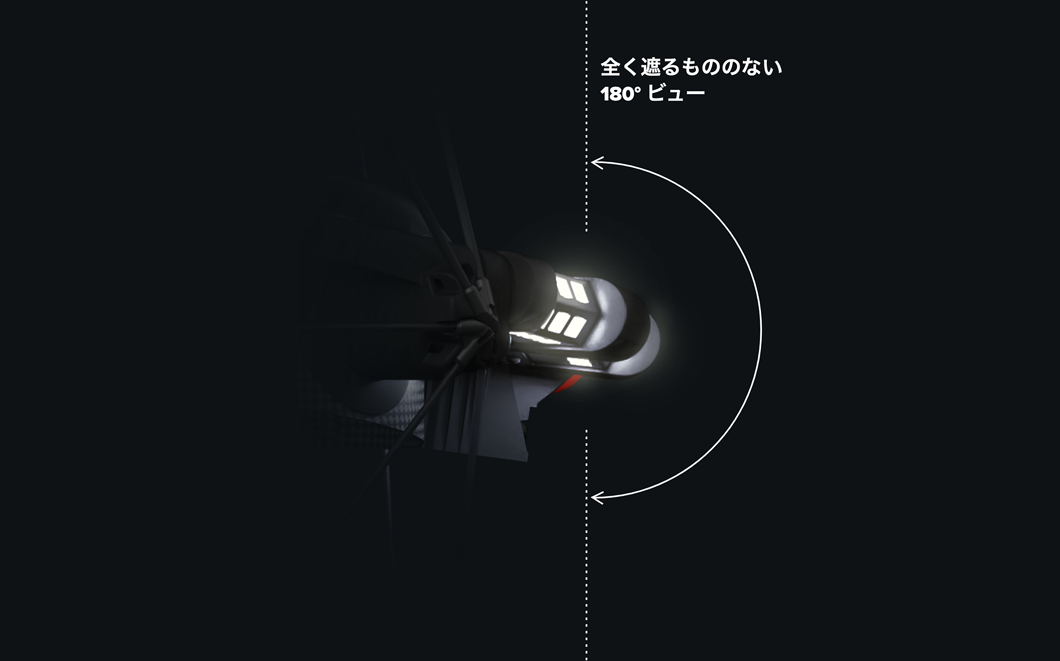

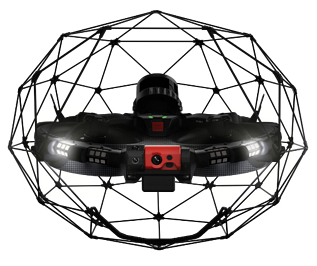

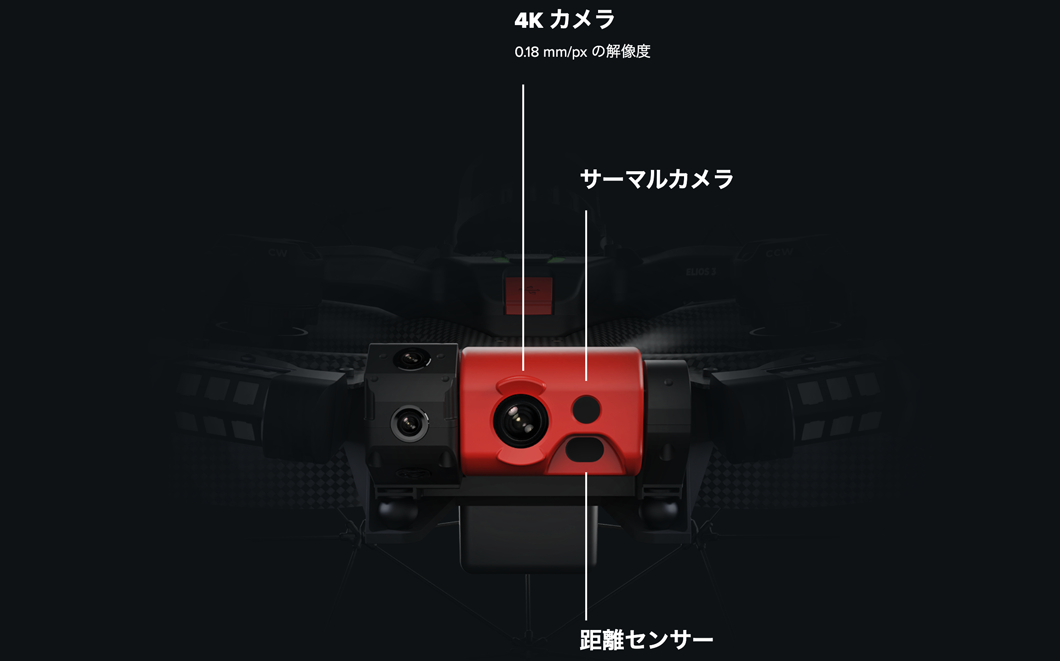

検査用ペイロードには、4Kカメラとサーマルカメラ、距離センサーを搭載。カメラを上下にチルトしても全く遮るものなく、180°撮影が可能、ガードの映り込みもありません。照明システムはゼロから再考。16,000ルーメンのLEDを採用した斜光および防塵照明システムにより、ピンホールやひび割れ、腐食などを、人による目視点検と同じように自然に見つけ出せ、完全な暗闇の中でも鮮明なデータが取得できます。

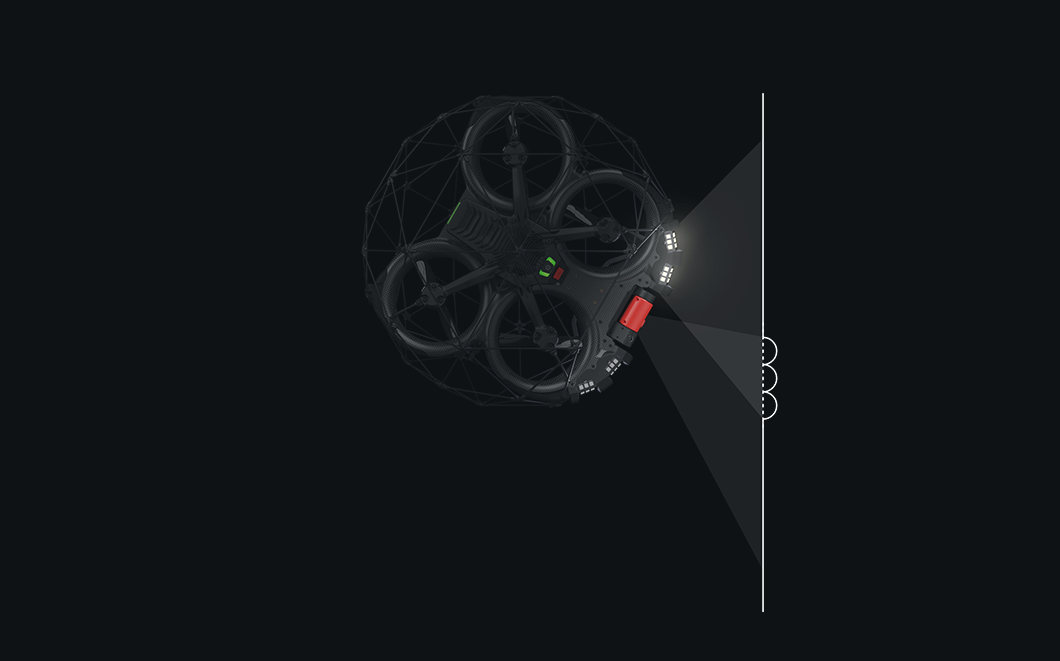

角度調整が可能なライト

穴、ひび割れ、堆積の発見

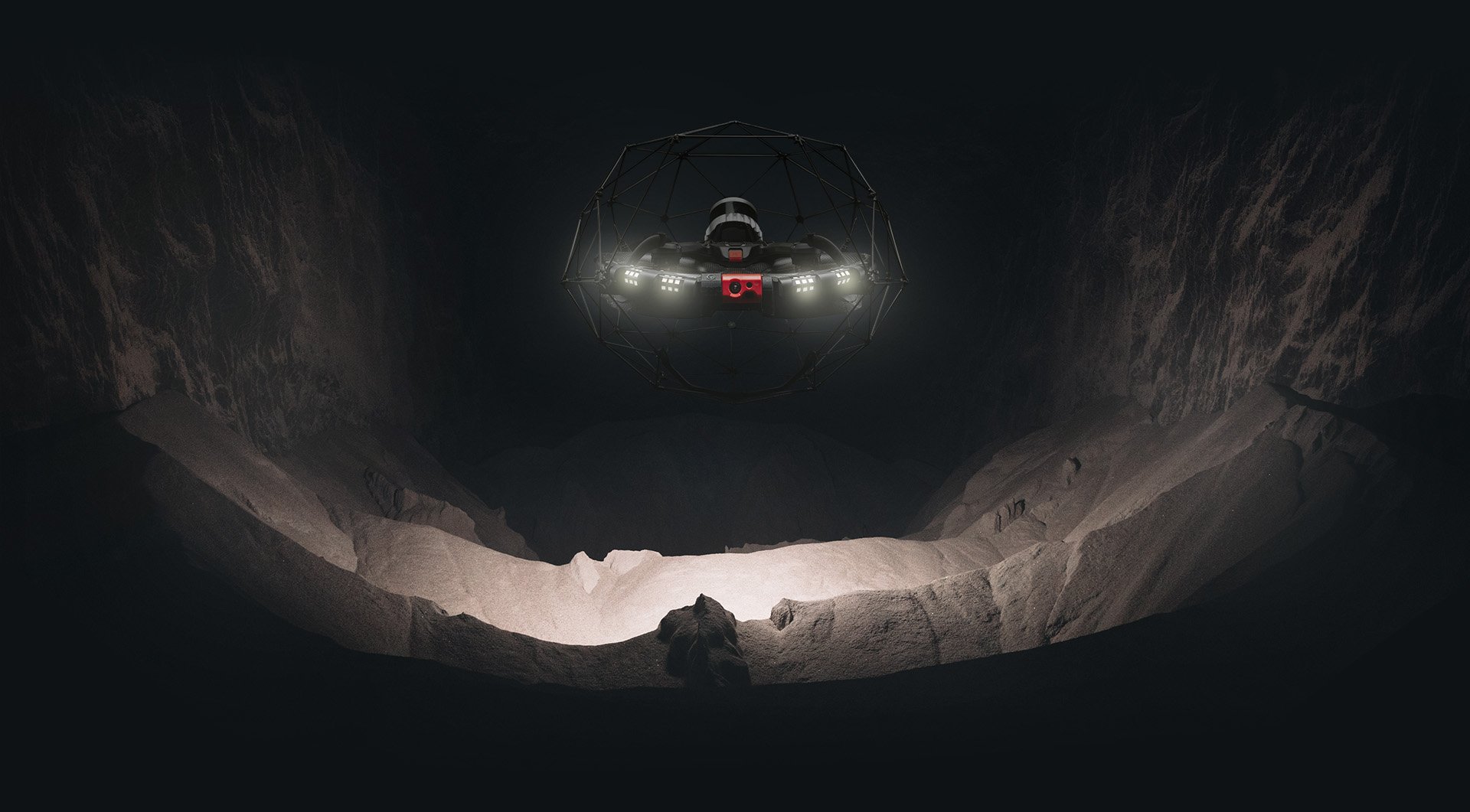

LEDライト

16,000ルーメンのLEDライトで、 過酷な環境下でも安定飛行し、点検対象を鮮明に撮影します。

各種補助金の適用について

当社製品およびサービスは各種補助金の適用対象となる場合があります。

補助金や製品のご相談、お見積りなど、
お気軽にお問い合わせください

03-6801-8781

9:00-17:00(土・日・祝日は除く)

ブルーイノベーションは日本国内では唯一のFlyabilityの正規代理店です

extended-air-time - black
飛行時間の向上

現場での作業を、よりスマートに

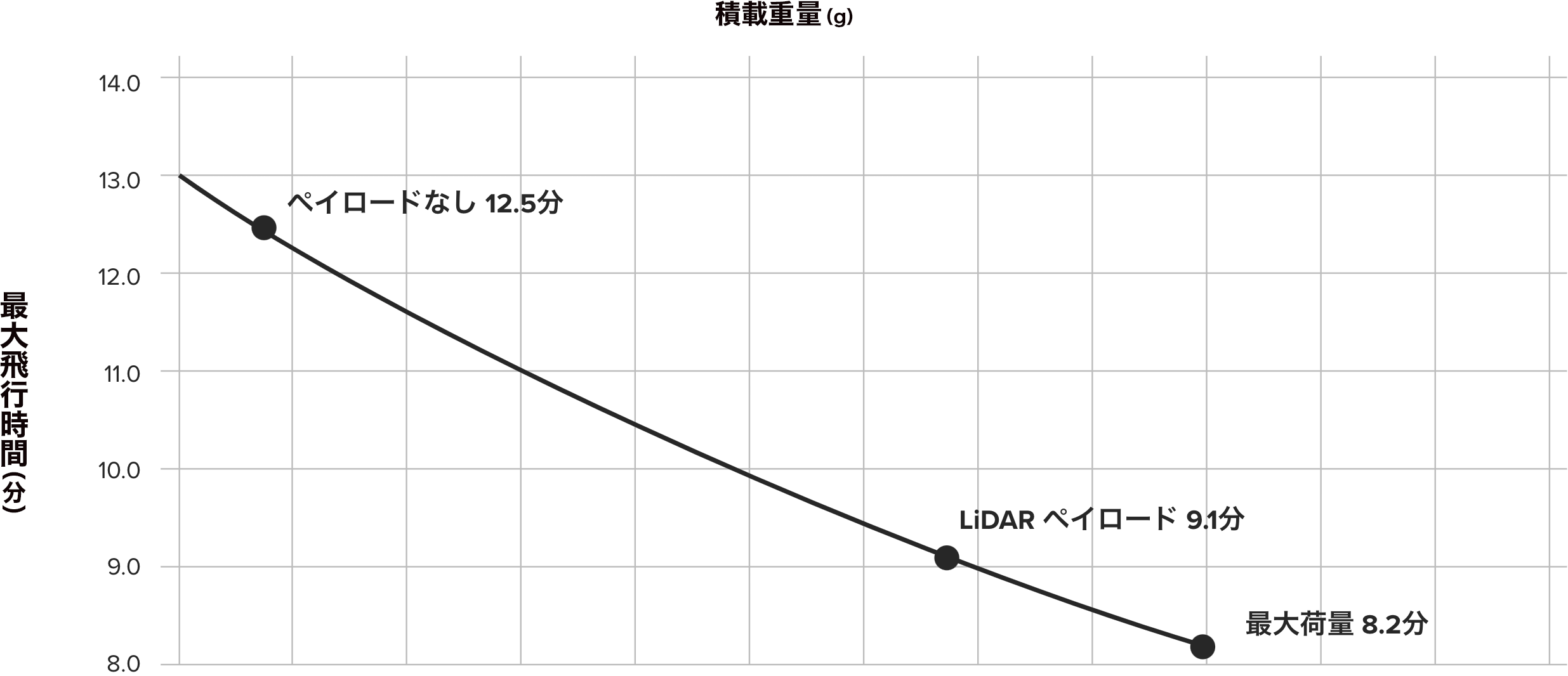

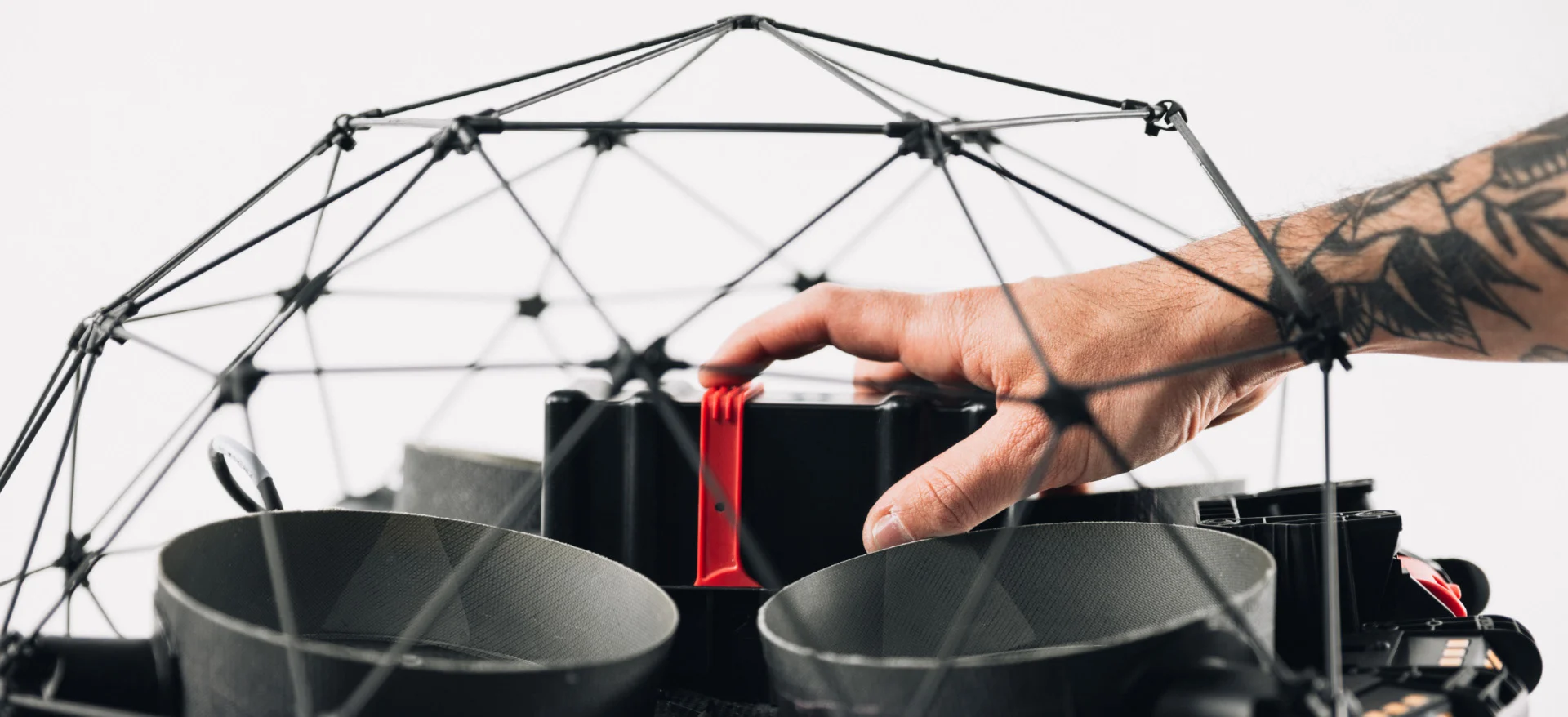

点検・測量ドローン「ELIOS 3」の飛行時間は最大12分。繰り返し飛行することで、長い距離の点検が可能です。バッテリーも新しくなり、かつてないほど容易な装着機構を備えています。

選べる2つのプラン

お客様のご要望に合わせて、
最適なプランをご提案いたします!
お気軽に、お問い合わせください!

ELIOS 3 購入プラン

点検箇所や点検頻度が多いお客様におススメのプラン。
自社内でドローン操縦を行うことで、いつでもどこでも運用可能な柔軟な点検体制を構築。

ELIOS 3 スターター
パッケージ

  • ELIOS 3 機体本体
  • LiDARペイロード
  • バッテリー/バッテリー充電器
  • 送信機/送信機用充電器
  • アンドロイドタブレット
  • メンテナンス用ツールボックス/予備部品
  • 運搬キャリーケース
  • Inspector(専用ソフトウェア)

リアルタイム3Dマッピング機能も含まれています。

BIケア
(会員制サポートサービス)

  • ELIOS専用保険(動産総合保険+施設所有管理者賠償責任保険)
  • 修理期間中、代替機を無償提供
  • 故障時の修理手続き代行(メーカーとの連携を含む)
  • 電話での相談受付

ELIOS 3 操縦講習会

ELIOS 3の性能を十分に引き出し、安全に運行させるための技術と知識を習得するための講習会

その他オプション

  • レンジエクステンダー(アンテナ延長モジュール)
  • GeoSLAM CONNET(精細な点群処理ソフトウェア) 等

点検委託プラン

ドローン操縦や各種申請手続きなど、
点検に必要な作業を一括して
ブルーイノベーションにお任せいただくプラン。
点検箇所や点検頻度が少ないお客様におススメ。

お問い合わせ、ヒアリング

打ち合わせ

Web会議形式、もしくは弊社オフィスで実機をご覧いただいてのご案内も可能です。

飛行計画提案、見積書提出

現場点検実施(ELIOS 3 2機、弊社スタッフ3名体制)

納品

納品物として、3Dモデリング(CADへの互換検証もサポート)やAI検知なども
オプションで承ります。詳しくは、お問い合わせまたは打ち合わせ時にご相談ください。

ELIOS 3 点検支援技術性能
カタログへの技術掲載

ドローンを活用した橋梁点検技術(ELIOS 3)は、国土交通省「点検支援技術性能カタログ」の掲載技術一覧の中に掲載されました。

「ドローンを活用した橋梁点検技術(ELIOS 3)」
技術番号:BR010060-V0023
