コストと時間を大幅に削減
点検における足場や高所作業車のコストを削減、点検時間を短縮し、設備の稼働率向上や生産性向上を可能にします。
ドローン点検・測量サービス
ドローンはさまざまな
業種、業界で
導入されています。
「労働力不足で」「目視検査による作業コスト」「点検作業の属人化」など
企業が抱える課題に対し
迅速な対応で解決に導きます。
送電線
製鉄所
水力発電所
建設現場
ごみ焼却場
下水処理場
製紙工場
高速道路
石油化学
プラント 火力発電所 橋梁 船舶 原子力発電所 風力発電所 製造工場
プラント 火力発電所 橋梁 船舶 原子力発電所 風力発電所 製造工場
※施設名をクリックすると説明文が表示されます。

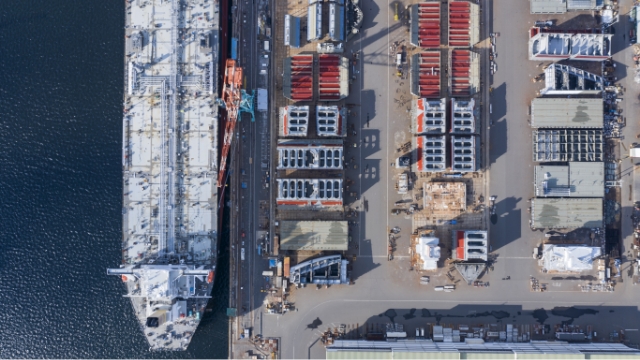

船舶
バラストタンク、カーゴホールド等の屋内非GPS環境下でも、点検ドローン「ELIOS」であれば搭載センサーで自動制御しつつ安定飛行し、正確に点検ができます。さらに調節可能な最大16,000ルーメンのLEDライトを搭載し、正面・左右・上下をより明るく照らし4Kカメラにより対象物の凹凸をより鮮明に撮影できます。

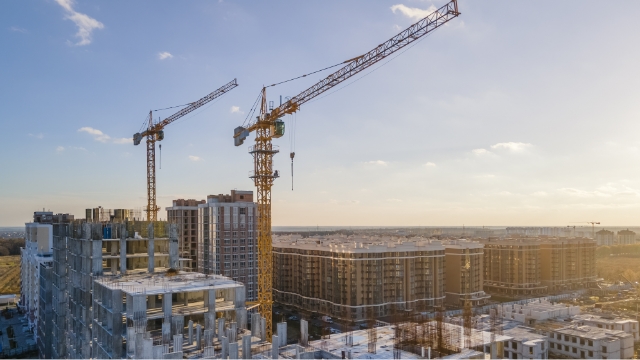

建設現場
これまで人が目視で行っていた建造物や進捗状況などの確認作業を、ドローンで安全かつ効率的に実施。さらに、ドローンで取得したデータを元に作成した3次元モデルを活用することで、計画・調査・設計段階から施工、維持管理まで一元的に管理するBIM/CIMモデル構築も可能です。

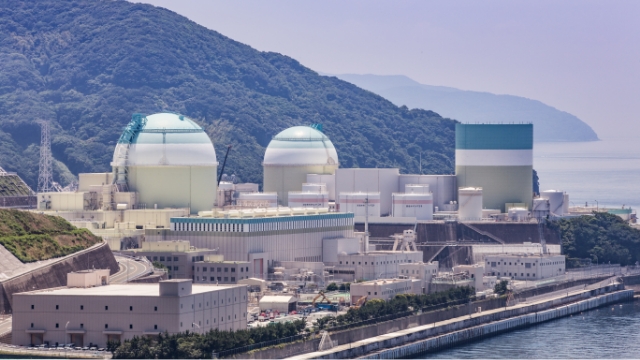

原子力発電所
これまで、放射線検出器を手にした点検員による点検作業をドローンで実施。線量の高い施設内に立ち入ることなく、ドローンで放射線状態を検知・計測できます。

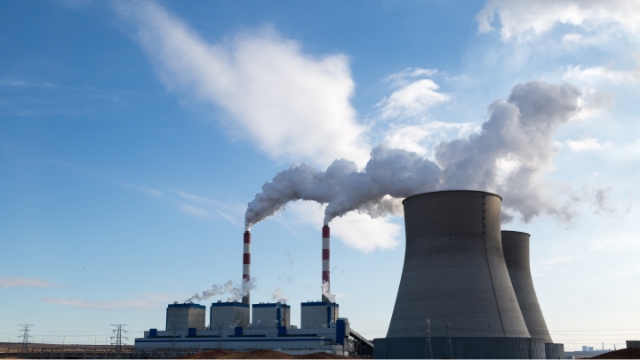

火力発電所
ゴンドラ・足場を設置して、作業員が目視によって点検作業を行っていた煙突内外、ボイラー等もドローンひとつで解決。防爆エリアや上空飛行禁止エリアを考慮したルート設計を行い、省人化・コスト削減・作業効率化を実現します。

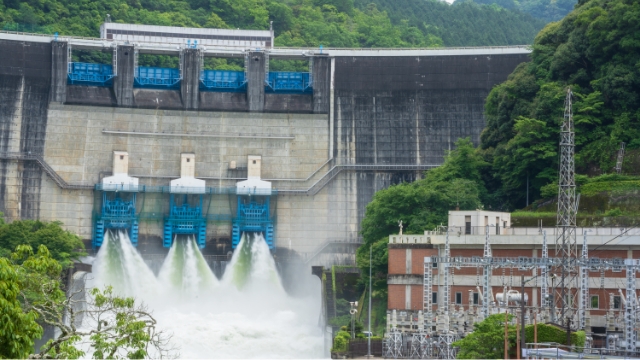

水力発電所
傾斜のある水圧鉄管やサージタンクの劣化や腐食状況を確認。人が立ち入って確認するには危険な場所や時間の制限もELIOS シリーズであれば短時間で正確な点検ができます。

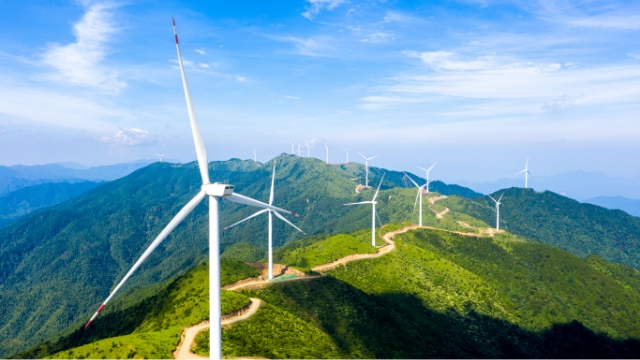

風力発電所
人が目視で行っていた高所の点検作業は特殊作業の手配コストと危険性が伴っていましたが、ドローンを使用することで低コストかつ地上からの操作で安全に点検を行うことができます。

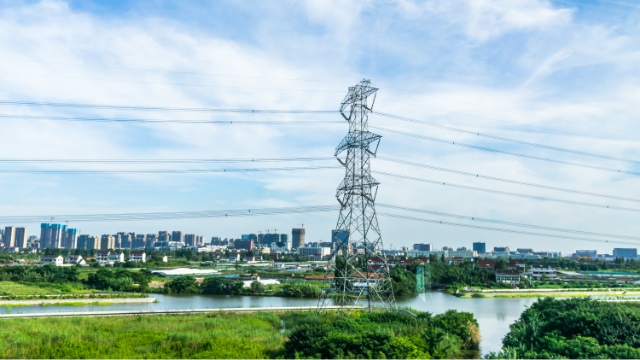

送電線
特許取得の自動追従技術を用いて、ドローンが弛みのある送電線に沿って自動飛行。点検作業の効率化やコスト低減、作業員の安全性向上を実現します。昇塔することなく地上から点検が行えるため、従来必要だったヘリコプターのコスト削減や宙乗り作業が不要になり作業員の安全性の向上も図れます。

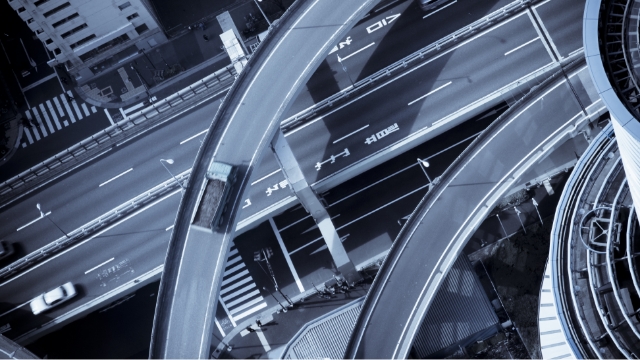

高速道路
目視での確認が難しい範囲をドローンで効率的に点検。ドローンを使用することで容易かつ安全に点検できます。また道路の維持管理に必要な写真や点検結果などのデータを一元管理できます。

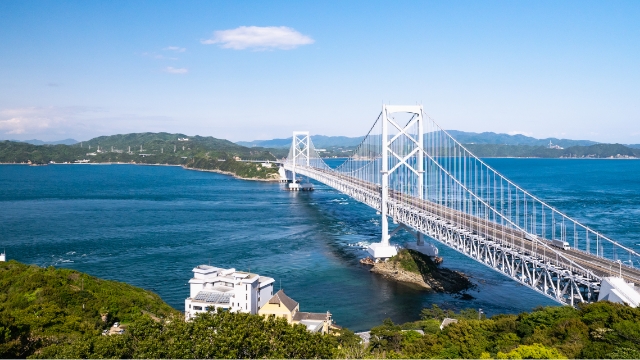

橋梁
ドローンの撮影データをもとに複数枚の画像を組み合わせて、点検対象である構造物のオルソ画像を作成。AI技術によってひび割れを検知できます。橋脚や橋台はもちろん、GPSが届かない床板や箱桁内も撮影できます。

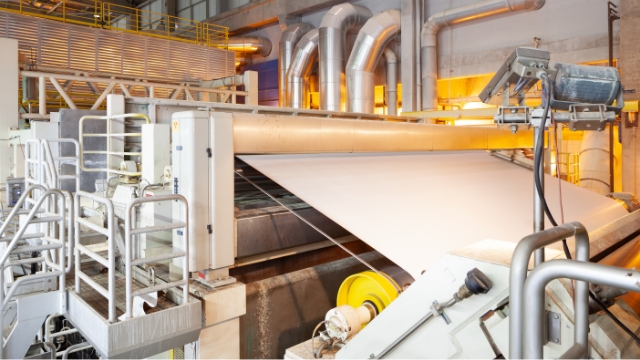

製紙工場
点検が難しい狭い場所や高所でも、ドローンを使用することで安全に点検。劣化が早いダクトも定期的に状況を把握し、未然に事故を防ぐことができます。

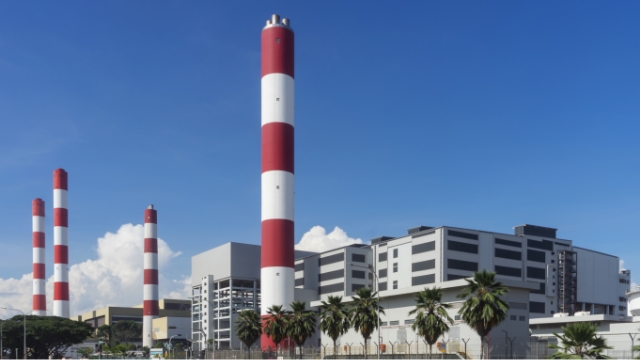

ごみ焼却炉
減温塔、焼却炉、煙突、粉塵の多い環境でも撮影できます。これまで、膨大な時間がかかっていた人による目視点検も、ドローンであれば短時間かつ安全に行え、コストの大幅削減も図れます。

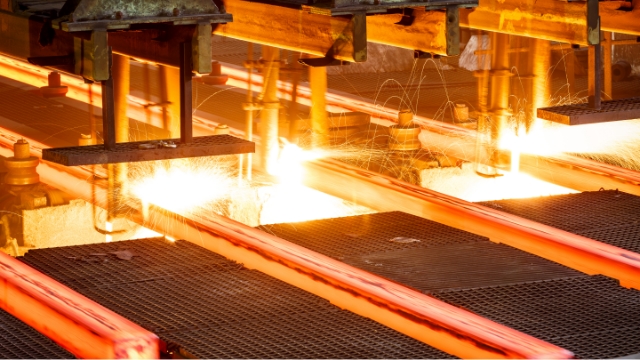

製鉄所
高炉、タンク、煙突、ダクト、天井クレーン 等の設備をドローンで点検。粉塵環境、鉄粉過多でも飛行実績が多数あります。屋外や水中の点検にも対応します。

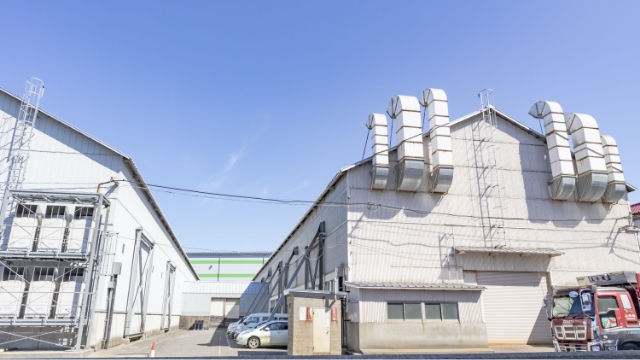

製造工場
足場の設置不要で、高所作業をすることなく、工場など敷地全体の俯瞰撮影ができます。光学ズームカメラや赤外線カメラなど、搭載機材を変えることでさまざまな点検に対応。工場内部のレイアウト確認、設備の搬入・撤去の際の干渉チェックのための3次元化にも対応します。
下水処理場
配管内部や設備内部などの点検は汚水を抜いて足場を組み、有毒ガスに注意するなど危険で手間と費用がかかりますが、ドローンによる点検で人の立ち入りなしで、外から安全に点検できます。暗くて狭い空間でも、照射の強弱や角度の調整により、塗膜の剥がれなども確認できるため、定期的に点検することでトラブルを事前に防ぎます。

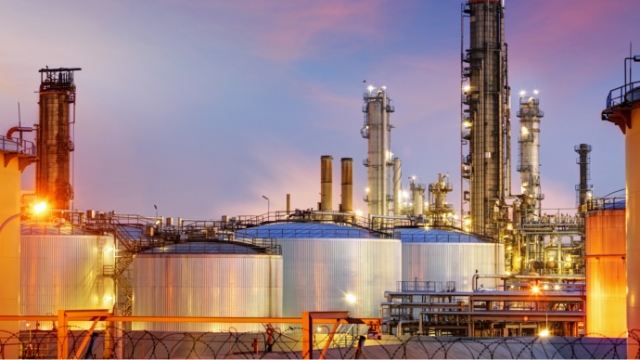

石油化学プラント
煙突・タンク・煙道などの屋内点検では、足場やゴンドラの設置・撤去にかかる日数やコストが削減できるだけでなく、撮影した静止画像を元に敷地や設備外観の3次元化も可能です。
ドローン導入メリット

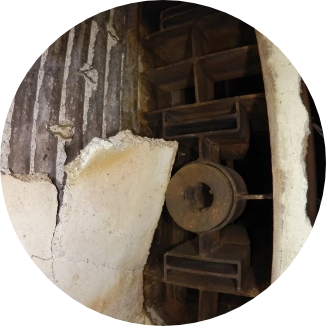

設備保全の高度化
予兆保全、デジタル化、定量化など、今まで実現できなかったことを可能にします。

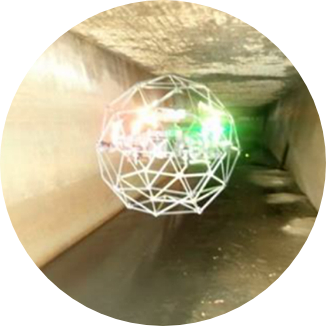

安全に点検を実施
高所や危険なガス環境の作業リスクを排除、作業員の安全を確保します。
ブルーイノベーション
が選ばれる理由
経験豊富なパイロット
が操縦
JUIDA操縦技能・安全運航管理者の資格を保有、プラント点検スペシャリスト養成コースの講師を務める経験豊富なパイロットが操縦します。
実績とノウハウ
200ヶ所以上の点検実績があり、現場の状況をすぐに把握、専門用語も理解しているため、コミュニケーションがスムーズで、円滑に点検を実施することが可能です。
ニーズに合わせた
最適なツールを選定

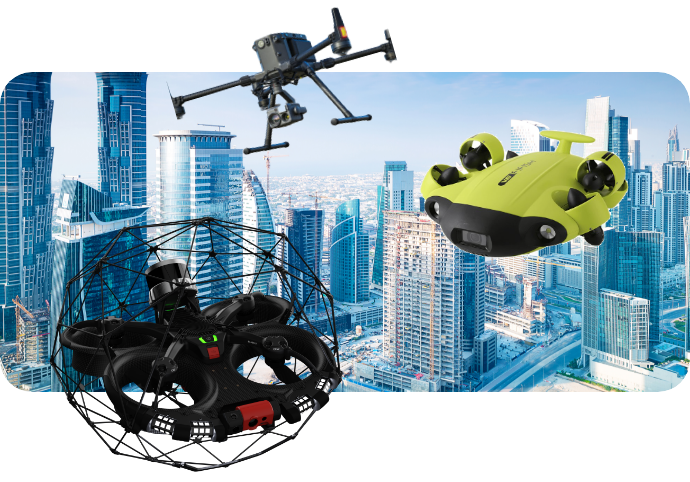

最新の屋内点検ドローンELIOS ３をはじめ、Matrice300RTK（P1、H20T）、Fifish V6、各種SFM・点群処理ソフトウェアなどのツールを利用し、お客様のニーズに応えます。
設備や施設の点検で
このような
お悩みありませんか？
高所の危険な作業を減らしたい、
施設を3次元で管理したい
屋外用ドローンで解決します！
高所や狭所などの危険な場所や有毒物質がある場所の点検はドローンで解決！
- 足場の設営と撤去の時間を削減
- 危険な場所も人が入らずに点検可能
- 最大ズーム200倍、赤外線の撮影可能
屋内の狭小空間や人が入れない場所など危険リスクが伴う場所を点検・測量したい
屋内用ドローンで解決します！
GPSの届かない狭小空間や暗所、粉塵過多な環境でも鮮明な動画や画像を取得可能！
- 点検内容をデータで管理
- コンピュータービジョンとLiDARによる安定飛行
-

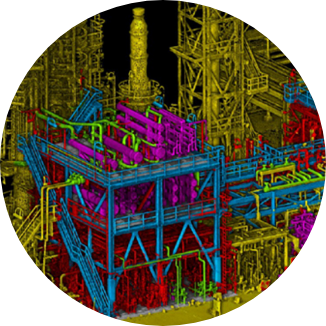

施設や設備の3Dモデル化、オルソ化で
予兆保全を実現
水中や気相部の点検をしたい
水中用ドローンで解決します！
プラントの桟橋や埋没配管の水中部や 気相部をダイバーによる潜水に頼らずに撮影可能！
- 4K撮影で、小さなクラックを確認可能
- 最大潜行可能深度は200m！
-
有線ケーブルに距離記載することで、
不具合箇所までの距離の特定が可能
- 屋外用ドローンの特徴
- 屋内用ドローンの特徴
- 水中用ドローンの特徴
点検撮影

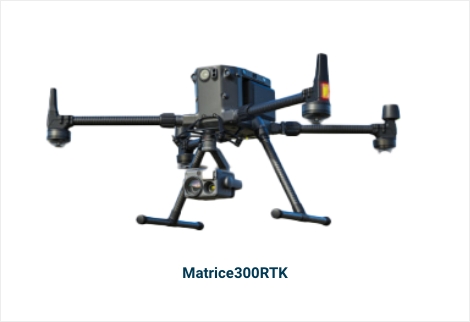

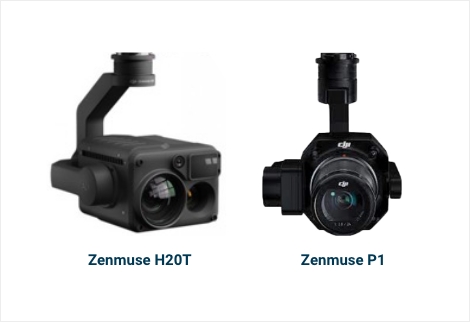

Matrice 300 RTKとZenmuse H20Tで設備や構造物の外観などを撮影します。Matrice300RTKの飛行可能な風速は15m/s。海沿いなどのプラント設備の撮影に最適です。Zenmuse H20Tの特長は最大ズーム200倍。そのため、離れた位置からも鮮明なデータ取得ができ、同時に赤外線の撮影も可能なため、対象物の温度状況の確認も行えます。弊社の作業員はJUIDA操縦技能証明・安全運航管理者証明・講師証明・プラント点検専門操縦士の資格を持ち、豊富な現場経験のもと、安全に実施します。撮影当日までに、対象付近の飛行エリアの詳細についてご確認させて頂き、周辺機器への影響も無いように配慮します。
測量
石油プラントや下水処理場で取り組みを重ねて得た独自の写真測量の知見をもとに、Zenmuse P1(4,500万画素)で対象の外観を撮影し、SFMソフトで高精度な位置情報の三次元モデルを作成します。高所や図面が無い古い設備、固定式3Dスキャナーでデータ取得が困難な場所でも三次元モデルを作成し、状況の把握に活用できます。これにより、配管などの設備の撤去交換時の立案に活用でき、SFMソフトで三次元モデルの作成が可能です。LAS・PLY・OBJなどの形式で出力が可能なため、3D CADやBIMソフトに互換が可能です。また、Zenmuse L1を搭載してレーザー測量も実施できます。
点検撮影

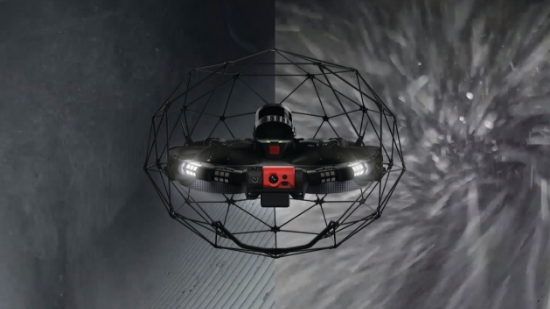

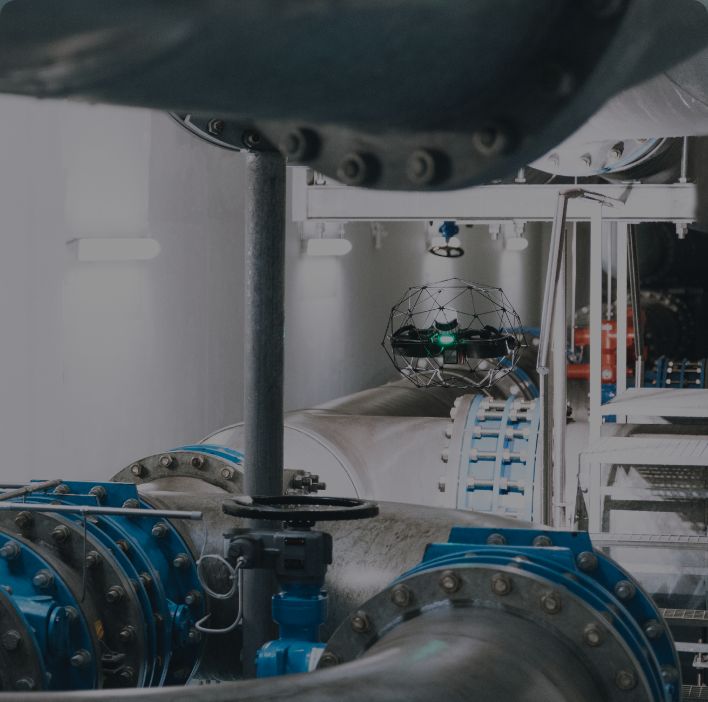

最新の屋内点検ドローン「ELIOS３」を国内で最初に採用し、GPSの届かない狭小空間や暗所、粉塵過多な環境でも鮮明な動画や画像を取得します。LEDライトの照度は16,000lmあり、どんなに広くて暗所な空間でも明るく照射可能です。カメラは真上真下にチルト可能で、ガードの映り込みもほとんど無く、天井の梁など撮影も安定して行えます。姿勢制御はLiDARとコンピュータービジョンを活用し、優れた安定性があるため、設備に接触して損傷する可能性も低いです。
ELIOS 3 点検支援技術性能カタログへの技術掲載
ドローンを活用した橋梁点検技術(ELIOS 3)は、国土交通省「点検支援技術性能カタログ」の掲載技術一覧の中に掲載されました。
「ドローンを活用した橋梁点検技術（ELIOS 3）」
技術番号：BR010060－V0124
試験橋梁での機能紹介動画はこちら
測量

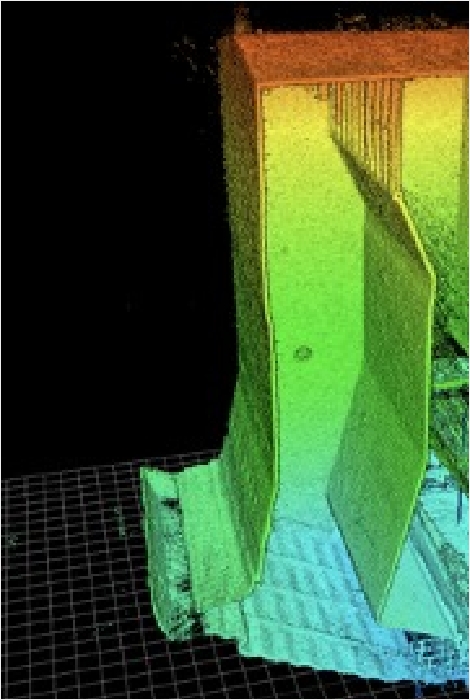

「ELIOS３」に搭載したLiDARで、三次元データを取得し、ボイラーの内部や工場の内部の高精度な位置情報の三次元モデルの作成をします。三次元モデルを作成することで、生産ラインのレイアウト変更時に素早く配置確認ができ、古い図面や三次元データが無い設備に対しては、高精度な三次元モデルを作成することで、人が見に行けない箇所でも形状の確認が可能です。また、ELIOS３に搭載しているカメラで写真測量も可能です。
3Dレポート
データ収集から意思決定に至るまで、InspectorとELIOS 3 が連携して作業を継続し、点検プロセスのすべての過程を通じて効率性を向上させます。
点検撮影

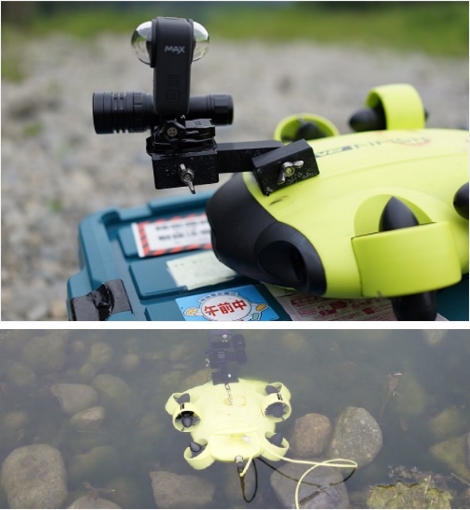

Fifish V6でプラントの桟橋やドルフィンの海中部にある脚の状態確認や、埋没配管の水中部や気相部をダイバーによる潜水に頼らずに撮影可能です。有線ケーブル制御のため、電波ロストの心配はありませんが、設備に絡まるリスクがあるため、事前に撮影対象についてのヒアリングを入念に行い、現場ではリアルタイムに伝送される映像を注視して実施します。また、有線ケーブルにメモリをふることで、投入した地点から撮影している位置までの距離が特定出来、正確な補修計画の作成に役立ちます。Fifish V6で耐えられない流速環境の場合は別の組み合わせで撮影が可能な場合があります。
導入実績
大幅な業務効率化、コスト削減を実現。200か所以上を越える豊富な点検実績

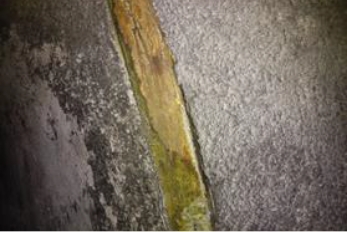

Case01
点検時間の短縮、
所要時間 1日→ 30分に短縮
出光興産株式会社北海道製油所 様
ダクト内と煙突内においてドローンによる点検作業を行い、ダクト内点検では１日がかりの作業範囲を30分に短縮。煙突内点検でもゴンドラを使い２～３日がかりで作業する範囲を 半日で完了させて、時間短縮・コスト削減を実現しました。

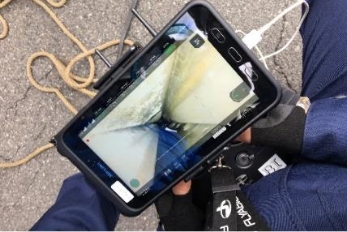

Case02

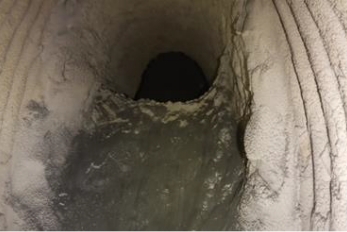

今まで作業員の進入が困難であった部分の点検作業を実施
静岡市上下水道局 様
下水道管渠内部の点検では上流部の点検孔が塞がれ、換気ができな
いことに加え、人力による作業には、硫化水素の発生も懸念されました。
”ELIOS
2”を活用することで、初めて内部状況の確認が実現し、位置･形状も含め配管の状態を鮮明に確認、かつ、埋められた人孔跡も確認でき、今後の維持管理の方針決めに貢献しました。
Case03
足場が組めずに点検できなかった場所を点検
日鉄環境プラントソリューションズ株式会社 様
環境プラント施設内の発生ガス管は、狭少空間のため、これまで人が入って状況確認することが出来ず、簡便に観察する方法は長年の課題となっていました。ドローンによる点検作業を行うことで、これまで人が入れなかった発生ガス管においてもドローンが進入･点検し耐火材の剥がれやクリンカの付着の状況を確認する事が可能となりました。

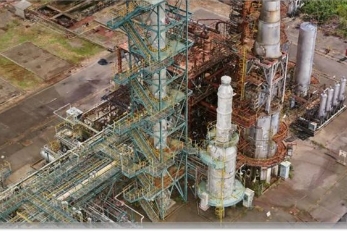

Case04
石油精製設備を3Dモデル化。DX推進により設備保全計画の高度化へ
ENEOSシステムズ株式会社 様
製油所などの施設は高経年化が進んでおり、現状の施設を元にしたデータ化が検討されましたが、一般的な測量方法であるレーザー測量では多額のコストがかかることが課題となっていました。そこで、撤去や改修などで図面化が必要な遊休プラントの施設外観をドローンで撮影し、約11,000枚の静止画像から非常に高精細な3Dモデルを作成することで、より緻密な工事計画の立案が可能になります。
選べる3つのプラン
お客様のご要望に合わせて、
最適なプランをご提案いたします！
お気軽に、お問い合わせください！
ドローン購入プラン
こんな方におすすめ！
- 使用頻度が高い
- パイロットを自社で育成し、ドローンを運用・管理している
点検委託プラン
こんな方におすすめ！
- 使用頻度が高くない
- 点検業務を外部委託したい
サブスクプラン
こんな方におすすめ！
- 一定期間でのみ使用頻度が高い
- ドローンの自社所有が困難
※サブスクプランはELIOS２のみです。
ドローン購入プラン
点検箇所や点検頻度が多いお客様におススメのプラン。
自社内でドローン操縦を行うことで、いつでもどこでも
運用可能な柔軟な点検体制を構築。
以下、ELIOSの場合のパッケージ例 ※ELIOS以外の場合は別途ご相談ください。
ELIOSスターター
パッケージ
- ELIOS機体本体
- LiDARペイロード（ELIOS 3 のみ）
- バッテリー/バッテリー充電器
- 送信機/送信機用充電器
- アンドロイドタブレット
- メンテナンス用ツールボックス/予備部品
- 運搬キャリーケース
- Inspector（専用ソフトウェア）
リアルタイム3Dマッピング機能も含まれています。（ELIOS 3 のみ）
BIケア
（会員制サポートサービス）
- ELIOS専用保険（動産総合保険＋施設所有管理者賠償責任保険）
- 修理期間中、代替機を無償提供
- 故障時の修理手続き代行（メーカーとの連携を含む）
- 電話での相談受付
ELIOS操縦講習会
- ELIOSの性能を十分に引き出し、安全に運行させるための技術と知識を習得するための講習会
その他オプション
- レンジエクステンダー（アンテナ延長モジュール）
- GeoSLAM CONNET（精細な点群処理ソフトウェア） 等
GeoSLAM CONNETはELIOS 3 のみ。
点検委託プラン
ドローン操縦や各種申請手続きなど、
点検に必要な作業を一括してブルーイノベーションに
お任せいただくプラン。点検箇所や点検頻度が少ない
お客様におススメ。
お問い合わせ、ヒアリング
打ち合わせ
Web会議形式、もしくは弊社オフィスで実機をご覧いただいてのご案内も可能です。
飛行計画提案、見積書提出
現場点検実施（弊社スタッフ3名体制）
納品
納品物として、3Dモデリング（CADへの互換検証もサポート）やAI検知なども
オプションで承ります。詳しくは、お問い合わせまたは打ち合わせ時にご相談ください。
サブスクプラン※サブスクプランはELIOS２のみです。
必要な時に、必要な場所だけを点検する際に便利なプラン。
最短1ヶ月からご利用可能で、ドローン購入前の検証としても活用可能なプラン。
機体本体含むスターターパッケージ及びレンジエクステンダー（アンテナ延長モジュール）の貸し出し
運用サポート相談
（オンライン）
200カ所以上のドローン点検実績を持つ弊社現場チームがご相談に乗り、
お客様のドローン活用をサポートします。
メンテナンス
オーバーホール
飛行時間10時間ごとのメンテナンスと、飛行時間20時間ごとのオーバーホールを
弊社で行います。
保険（動産＋対人対物）、修理時の代替機ご提供
万が一のためのドローン保険付き。修理期間中は代替機を無償で提供します。
よくある質問
- ドローンによる撮影をする際の許可申請はどうしたらよいでしょうか。
-
弊社所有のドローンは全て包括飛行許可申請をし、承認されております。
その他、特殊な飛行に関する許可申請も弊社で行います。
- 点検の委託だけでなく、機材の購入や教育や資格取得を依頼することも可能ですか？
-
可能です。
点検の頻度が多い場合はお客様自身でドローンを購入の上、点検を実施することをお勧めしております。
- 点検サービスは全国どこでも対応可能でしょうか？
- 日本全国どこでも対応可能です。
- 事前の現地の下見は必要ですか？
-
場合によっては事前の下見やロケハンも必要ですが、お打ち合わせの段階で、
対象の図面や画像を共有いただくことで下見をすることなく実施することが可能です。
- 雨や強風時でも実施は可能ですか？
-
MATRICE300RTK（耐風性能15m/秒、IP45相当）、ELIOS
3（耐風性能5m/秒、IP44相当）等、
使用するドローンによって異なりますので、撮影対象や環境についてお聞かせください。
